Квартирный теплосчетчик elf-m

Компания «Тепловодомер» располагает широким выбором приборов учета для установки в квартирах и на предприятиях.

Квартирные теплосчетчики применяются для учета расхода тепла и энергии в жилом помещении. Для счетчика, устанавливаемого в квартире, важными параметрами являются не только надежность и долговечность, но и его компактность.

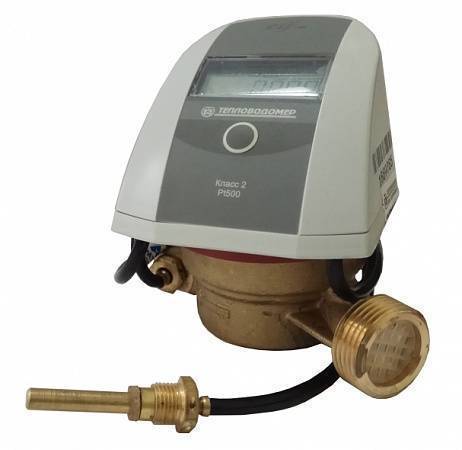

Теплосчетчик Elf-M, производства АО "Тепловодомер", является компактным измерительным прибором, в состав которого входят 2 датчика температуры PT-500, электронный вычислитель и тахометрический показатель.

Квартирные теплосчетчики предназначены для объектов с небольшой тепловой мощностью (от 0,3 до 85 кВт), где теплоносителем служит горячая вода. При этом вода должна соответствовать действующим требованиям СНиП.

Номинальный диаметр, DN

Elf-0.6-15

Elf-1.0-15

Elf-1.5-15

Elf-1.5-20

Elf-2.5-20

15

15

15

20

20

Номинальный расход, Qn

м³/ч

0,6

1,0

1,5

1,5

2,5

Максимальный расход, Qmax

м³/ч

1,2

2,0

3,0

3,0

5,0

Минимальный расход, Qmin H*

м³/ч

0,006

0,01

0,015

0,015

0,025

Минимальный расход, Qmin V*

м³/ч

0,012

0,02

0,03

0,03

0,05

Порог чувствительности

м³/ч

0,0025

0,0025

0,0045

0,0045

0,0075

Наибольшее показание объема

м³

9999,999

Диапазон измерения температур

ºС

+1...+105

Диапазон измерения разности температур

ºС

+3...+100

Диапазон измерения температуры преобразователем

ºС

+5...+95

Предел допускаемой абсолютной погрешности при измерении температуры

ºС

±(0,3+0,005·t)

Предел допускаемой относительной погрешности при измерении времени

%

0,05

Класс теплосчетчика по ГОСТ Р ЕН 1434-12011 (ГОСТ Р 51649-2014)

2

Максимальное допустимое рабочее давление

МПа

1,6

Единица измерения тепловой энергии

Gcal (GJ; kWh по запросу)

Наибольшее значение количества тепловойэнергии

9999,999

Тип дисплея

LCD, 7 цифр с высотой 7мм

Система интерфейса

Модуль RF, M-Bus, 4 входа

Питание

Литиевая батарея 3,6V; минимум 2,1Ah

Время работы батареи

лет

10 (по истечении межповерочного интервала, обязательна замена элемента питания)

Масса, не более

кг

0,75

Средний срок службы, не менее

лет

12

Межповерочный интервал

лет

6

Формула расчета потери давления на счетчике
